14. Работа над моделью трактора
Многим из вас, вероятно, хотелось бы выполнить модели современных
машин. Существует способ, пользуясь которым вы можете изготовить
основные чертежи выбранной вами машины. Для этого необходимы фотоаппарат
с зеркальной наводкой и фотоувеличитель.
Кот тракторист
Порядок и приемы работы попробуем объяснить на примере съемки
современного универсального трактора К-701. Он состоит из двух частей,
соединенных между собой специальным устройством, которое позволяет
трактору разворачиваться на месте, преодолевать глубокие канавы,
двигаться по бездорожью. Условимся называть их часть 1 -я и часть 2-я.
Общая длина обеих частей равна примерно 5 м, высота - 3 м, диаметр
колеса - более 1,5 м.
Модель трактора

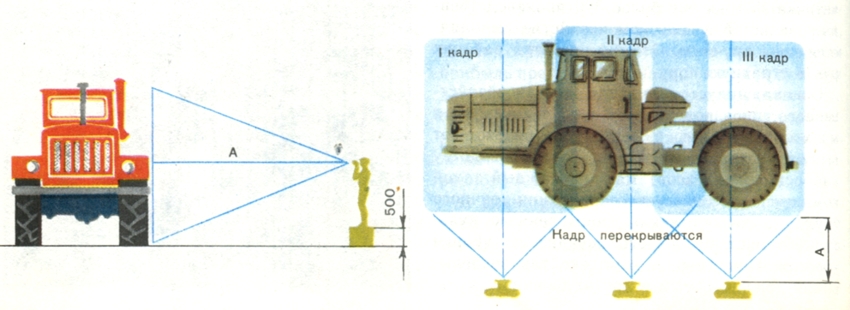

Чтобы сфотографировать такую большую машину сбоку, надо сделать три
кадра (см. рис.). В первый кадр войдут часть трактора, состоящая из
рамы, капота, двигателя, части кабины и переднего колеса; во второй -
часть рамы, кабина с баком и часть переднего колеса; в третий - часть
бака, рама и заднее колесо. При съемке учитывается, что каждый кадр
должен немного захватить последующий, а центральный оба соседних. Тогда
при склеивании фотоотпечатков можно совместить соответствующие детали и
полностью воспроизвести вид трактора сбоку.
Высота трактора довольно значительна, поэтому снимать его надо с
подставки. Благодаря этому искажение, зависящее от угла съемки, ока-
жется наименьшим. Расстояние А, с которого производится съемка,
выбирается в зависимости от системы аппарата и наиболее рационального
размещения в кадре самой крупной части объекта. Помните, что выбранное
вами расстояние А должно быть постоянным при съемке всех частей данного
объекта. Иначе трудно будет выполнить детали в одном масштабе.
Кадры, снятые с постоянного расстояния от объекта, называются основным
материалом. При необходимости можно дополнительно снять отдельные детали
объекта и использовать их как вспомогательный материал.
Получив фотокадры основного материала, не увеличивайте их до тех пор,
пока не решитесь, в каком масштабе хотите делать модель.
Зная истинную величину отдельных деталей трактора, например диаметр
колеса, на листе бумаги проведите окружность, которая соответствует
выбранному масштабу. Этот лист положите под фотоувеличитель и
спроектируйте на него .кадр. Затем изображение колеса на пленке доведите
до размеров окружности на бумаге. Этим вы добьетесь того, что при данном
постоянном увеличении детали трактора с последующих кадров основного
материала будут воспроизведены в точном соответствии с масштабом модели.
С полученных фотоотпечатков чертеж следует перевести на кальку.
Если модель выполнена точно по чертежам, она будет иметь полное сходство
с оригиналом.
