Основы резания древесины
Процесс резания заключается в том, что под действием силы в древесину внедряется резец и отделяет от нее (срезает) частички в виде тонкой длинной стружки или в виде опилок. Все про древесину, строение и ее обработку.
Рис. 30. Элементарный резец
Резец имеет вид клина (рис. 30), у которого различают переднюю грань /, боковые грани II и заднюю грань III, а также боковые кромки аб, вг, задние кромки ад, ее, переднюю кромку ав. Заостренные кромки резца называются режущими. Режущая кромка резца в большинстве случаев образуется пересечением передней и задней граней резца а иногда пересечением передней и боковой граней, как, например, у зубьев пилы для поперечного распиливания (рис. 31).

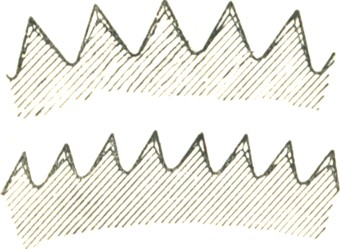

Рис. 31. Режущие кромки зуба пилы для поперечного распиливания
Проникание резца в древесину встречает сопротивление, для преодоления
которого требуется приложить силу определенной величины. Такая сила
называется резец резания и измеряется в килограммах. Сопротивление,
оказываемое древесиной на площади в 1 мм2 поперечного сечения стружки,
называется удельным сопротивлением резанию. Оно равно силе резания (в
кг), деленной на площадь поперечного сечения стружки (в мм2).
При резании древесины на обрабатываемой заготовке различают следующие
основные поверхности и углы: обрабатываемую поверхность 1 (рис. 32), с
которой снимается стружка; обработанную поверхность 2, полученную после
снятия стружки; поверхность резания 3 (см. рис. 34, в), образуемую на
заготовке режущей кромки резца.
Рис. 32. Схема углов действующего резца и основные поверхности: 1 - обрабатываемая, 2 - обработанная
При прямолинейном движении резца относительно заготовки обработанная
поверхность совпадает с поверхностью резания.
При работе резца различают следующие углы.
Угол, образуемый передней гранью резца и его задней гранью, называется
углом заострения (Р), или углом заточки.
Угол, образуемый передней гранью резца и поверхностью резания,
называется углом резания (6).
Угол, образуемый задней гранью резца и поверхностью резания, называется
задним углом (а), или углом наклона резца.
Угол, образуемый передней гранью резца и перпендикуляром к
обрабатываемой поверхности, называется передним углом
При одном и том же заднем угле (угле наклона резца), но Различном угле
заострения (угле заточки) будут различные значения угла резания.
Величина углов резца оказывает большое влияние на силу Резания и чистоту
обработки.
Различают три случая резания древесины: в торец (рис. 33 а), вдоль
волокон параллельно их направлению (рис. 33, б) и поперек волокон
перпендикулярно их направлению (рис. 33, в).
Рис. 33. Резание древесины: а - в торец, б - вдоль волокон, в - поперек волокон
При резании в торец резец перерезает волокна поперек, преодолевая их
сопротивление сжатию и смятию. Обрабатываемая поверхность получается
шероховатой. При резании древесины вдоль волокон вначале происходит
сжатие снимаемого слоя. Обрабатываемая поверхность получается гладкой и
чистой. При резании древесины в плоскости волокон перпендикулярно их
длине происходит разрыв связи между волокнами в результате бокового
внедрения резца. Поверхность резания получается с заусенцами и задирами.
Усилия, необходимые при резании во всех трех случаях, различны. Так,
если усилие при резании в плоскости волокон перпендикулярно их длине
принять за единицу, то при резании вдоль волокон оно будет равно трем, а
при резании в торец - шести единицам. Следовательно, наиболее тяжелым
является резание в торец.
