Рейсмусовые станки по дереву
Рейсмусовый станок СР12 (рис. 83, а, б) предназначен для одностороннего строгания детали параллельно фугованной стороне до заданной толщины.
Стол 4 (рис. 83, а) рейсмусового станка состоит из одной сплошной плиты, а ножевой вал расположен над столом. Стол перемещается по высоте для установки требуемого расстояния до режущих кpомок ножей. Толщина снимаемого слоя материала при наибольшей ширине строгания не должна превышать 2 мм.

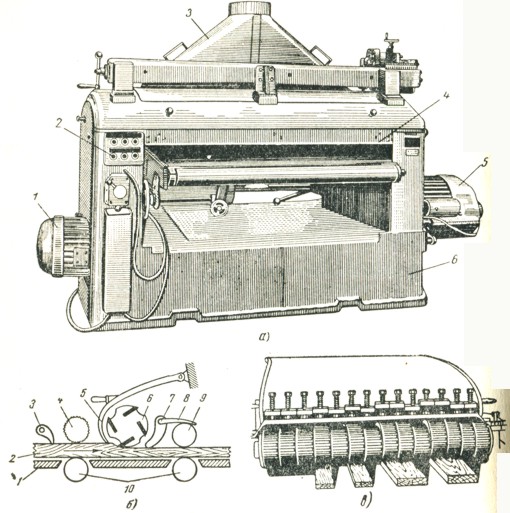

Рис. 83. Рейсмусовый станок СР12: а - общий вид: 1 - электродвигатель ножевого вала, 2 - пусковое устройство, 3 - предохранительный кожух, 4- рабочий стол, 5 - электродвигатель подачи, 6-станина; б - схема рабочей части: 1 - рабочий стол, 2 - обрабатываемая деталь, 3 - предохранительные подвески (когти), 4- рифленый подающий валик, 5 - колпак, 6 - ножевой вал, 7 - задняя прижимная колодка, 8 - козырек над валиком, 9 - гладкий подающий валик, 10 - нижние направляющие валики; в - секционный подающий валик
Подача материала на рейсмусовых станках производится механически.
Механизм подачи состоит из двух пар валиков. Первая пара расположена
перед ножевым валом, а вторая - за валом. Верхние приводные валики
получают вращение от электродвигателя 5 через зубчатую передачу. Нижние
валики (направляющие) расположены точно под верхними, установлены
свободно и приводятся во вращение подаваемым материалом,
Нижние валики выступают над поверхностью стола на 0.2-0,3 мм. Верхние
передние валики делают рифлеными для того, чтобы материал не
проскальзывал. Устанавливают их на 2--3 мм ниже поверхности подаваемого
материала. Рифленый подающий валик делают из отдельных секций (рис. 83,
в). Благодаря этому допускается одновременная обработка нескольких
заготовок разной толщины (в пределах 4 мм).
Верхний задний валик делается гладким, чтобы не портить строганую
поверхность обрабатываемых деталей. Устанавливают его ниже режущих
кромок ножей на 1 мм.
Перед рифленым валиком имеются подвески, назначение которых не допускать
обратного вылета деталей из станка.
Ножевой вал закрыт сверху массивным ограждающим колпаком, являющимся
одновременно приспособлением для отвода стружки в вытяжное устройство
(эксгаустер).
Передний край колпака расположен очень близко от радиуса вращения ножей:
Он прижимает брусок, препятствуя его вибрации, а также служит подпором
волокнам древесины в месте выхода ножа и предотвращает возможность
откола.
Техническая характеристика рейсмусового станка СР12
Наибольшая ширина обрабатываемого материала
в мм ...................1200
Толщина обрабатываемого материала в мм:
наибольшая ..........................150
наименьшая ..........................10
Наименьшая длина обрабатываемого материала
в мм................................410
Число ножей ....... ..........4
Величина скоростей подачи в м/мин.....8; 12; 16; 24
Число оборотов ножевого вала в минуту .... 4500
Вес станка ц кг........................3000
При наладке рейсмусового станка необходимо следить за тем, чтобы рабочий
стол был установлен без перекоса, и проверять правильность положения
нижних и верхних валиков.
Производительность станка зависит от скорости подачи и числа
одновременно обрабатываемых деталей.
Щиты с наконечниками или связанные рамки подают в станок наискось, так
как при прямой подаче строгание будет происходить поперек волокон и
поверхность получится шероховатой и со сколами на кромках.
Читать далее про столярные работы....
