Оборудование для сборки мебели

Сборка корпусной разборной и неразборной мебели производится при помощи ручных, механических или пневматических винтовых вайм и специальных приспособлений, а также ручным способом.

Сборочные ваймы или приспособления, применяемые для сборки мебели, должны иметь плавный ход и достаточное давление для плотной посадки всех шиповых, шкантовых и шпоночных соединений. Они должны быть оборудованы устройством для надежной фиксации и направления деталей, не должны давать перекосов и пережимов.

Для ускорения процесса склеивания ваймы оборудуются электроподогревом.

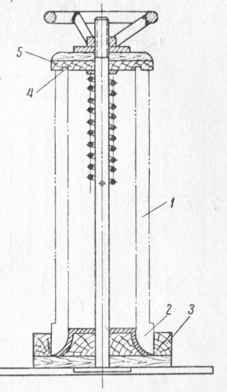

Вайма для приклеивания пилястр к щитам дверок шкафа показана на рис. 231. Щиты дверок шкафа 278 с насаженными на рейки пилястрами устанавливают на ребро 1 так, что профиль пилястр 2 входит в соответствующие выемки нижней плиты 3 ваймы. Гребни 4 противоположных кромок также располагаются в соответствующих (прорезях верхней плиты 5 ваймы. После установки собранных дверок необходимый прижим всех деталей достигается с помощью трех ручных штурвалов.

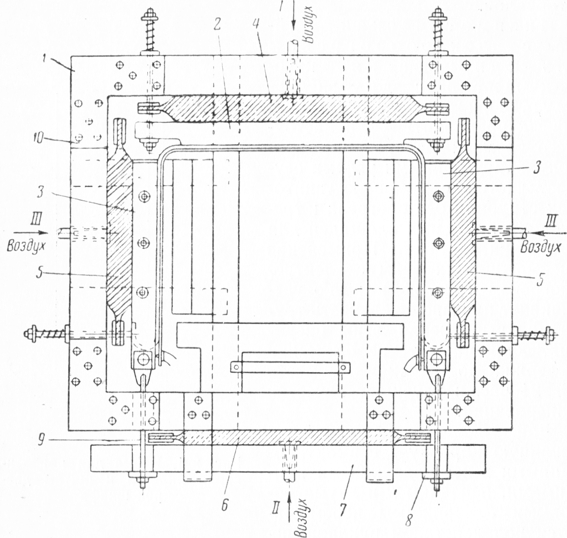

Пневматическая в а й-ма с электрообогревом для фанерования кромок щитов с двумя закругленными углами. На многих предприятиях до настоящего времени фанерование кромок с закругленными углами осуществляется с помощью винтовых струбцин без обогрева и требует значительных площадей для выдержки деталей. Применение пневматических вайм с электрообогревом (рис. 232) резко увеличивает производительность труда при выполнении этих операций, сокращает технологические выдержки до 10-12 мин. вместо 20-24 час. и улучшает качество фанерования.

Вайма представляет собой деревянную коробку 1 с вмонтированными в нее подвижными прижимами, передним 2 и двумя боковыми 3. Прижимы перемещаются под действием рукавов, переднего 4 и двух боковых 5. Вне корпуса ваймы расположен шланг 6. При наполнении воздухом он давит на упорный брусок 7, связанный упорной пластинкой 8 и тягами 9 с боковыми прижимами 3. Эти прижимы в свою очередь связаны ремнем с прижимом 2.

Рис. 231. Вайма для приклеивания пилястр к щитам дверок шкафа

Тяги производят натяжение и прижим нагревательного элемента 10 к закругленным углам фанеруемой поверхности. Возврат прижимов в исходное положение осуществляется пружинами.

Фанеруемую поверхность узла или детали намазывают клеем К-17 и на нее накладывают строганую фанеру. После этого узел помещают в вайму.

Сначала со стороны 1 прижимают переднюю фанеруемую кромку, затем со стороны II через тяги прижимают закруглен-

ные углы, после чего со сторон III прижимают боковые стороны.

Температура нагревательных пластин 130-140°. Величина давления 5-7 кг/см2. Время выдержки в запрессованном состоянии 1,5-3 мин.

Рис. 232. Пневматическая вайма с электрообогревом для фанерования кромок щитов

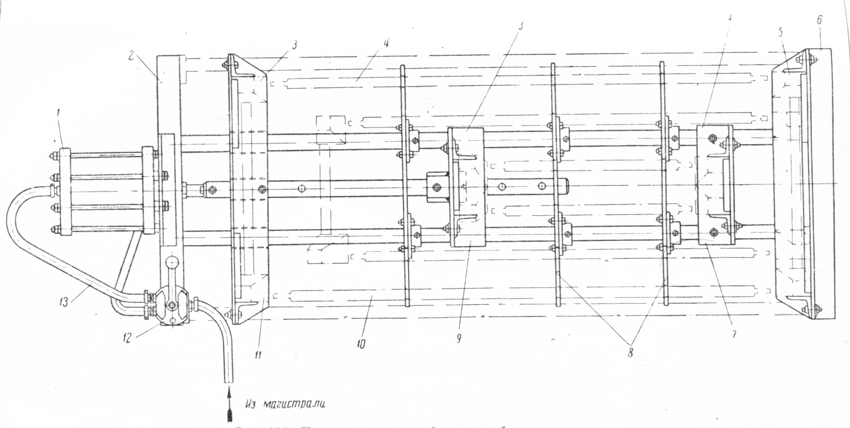

Пневматическая вайма для сборки скамеек (рис. 233) устанавливается на деревянном столе. Она состоит из двух швеллеров, больших 2 и шести малых 7 и 9 траверс, пнев-моцилиндра 1 и распределительного крана 12.

За один рабочий ход пневмоцилиндра одновременно выполняются две операции; в первой позиции между большими траверсами производится сборка целой скамейки из двух долевых и двух поперечных царг, заранее собранных с ножками.

Кроме того, во второй позиции между малыми траверсами производится сборка двух поперечных царг с ножками для следующего комплекта скамейки.

Рис. 233. Пневматическая вайма для сборки скамеек: 1 - пневмоцилиндр, 2-6- неподвижные большие траверсы, 3, 5, 11 - места ножек скамейки, 4, 10 - места продольных царг, 7 - неподвижная малая траверса, 8 - планки, фиксирующие положение детали, 9 - подвижная малая траверса, 12 - распределительный кран для сжатого воздуха. 13 - шланг для сжатого воздуха

Техническая характеристика пневматической ваймы

Производительность в шт/час.....10-12

Рабочее давление воздуха в кг/см2 . . . 3-4

Диаметр пневмоцилиндра в мм..... 160

Рабочий ход поршня в мм....... 125

Пневматическая вайма для сборки ящико (рис. 234). Детали ящика устанавливают на базовые упоры. Со единение деталей производят при помощи двух прижимов 1 передвигающихся во взаимно-перпендикулярном направлении посредством качающегося пневмоцилиндра 2 и двух мембран ных пневмокамер 3.

Рис. 234. Пневматическая вайма для сборки ящиков

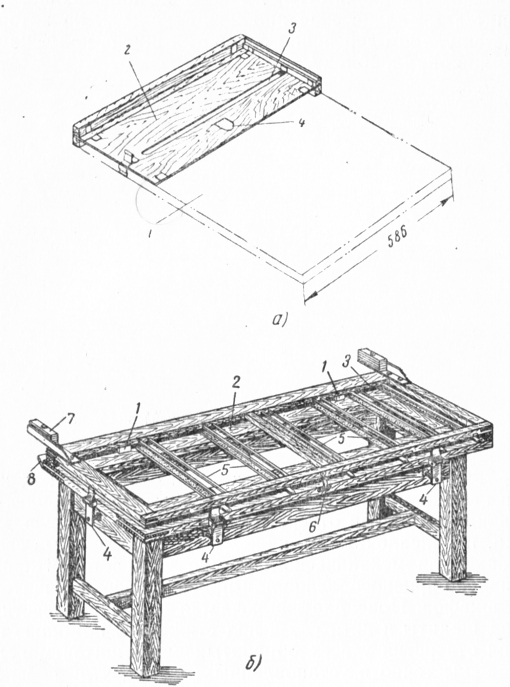

Для установки подполочных планок и направляющих брусков для ящиков и полуящиков и для установки скалкодержа-телей служат комплектовочные шаблоны. Простейшим является шаблон для установки подполочных планок и скалкодержателей (рис. 235, а) на стенки платяного шкафа. Более сложен шаблон с откидной рамкой (рис. 235,6), предназначенный для установки подполочных планок и направляющих брусков под ящики и полуящики платяных шкафов. Шаблон закрепляется с помощью шарниров 1 на деревянном столе 2. Изделие укладывают на поперечные бруски стола, оклеенные мягкой тканью, и фиксируют к базовому углу 3 пружинными прижимами Направляющие бруски устанавливают в гнезда 5 шаблона и привинчивают шурупами.

Неподвижность шаблона в рабочем положении обеспечивается замком 6. Для подъема шаблона имеются два противовеса 7. Для ограничения хода шаблона при открывании имеется упор 8.

Рис. 235. Шаблоны для установки подполочных планок и скалкодержателей: а - более простой, б - с откидной рамкой

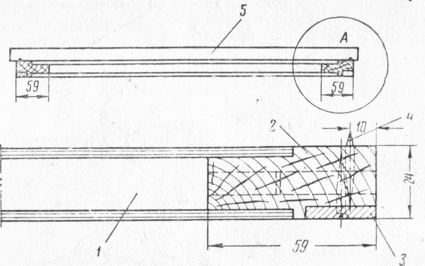

Фрезеровочный (обгоночный) шаблон (рис.236) служит для обработки по контуру на фрезерном станке различных узлов мебели: щитов боковых, средних, нижних, карнизов и т. д. Узлы, обработанные по шаблону, получают одинаковые размеры. Операция эта является калибровочной и требует тщательного исполнения.

Обгоночный шаблон, или, как его иногда называют, копир, представляет собой массивный или пустотелый щит 1. В брусках рамы 2 щита укреплены винтами металлические полосы 3. Металлическая полоса предохраняет шаблон от изнашивания при вращении его по столу фрезерного станка и при соприкосновении с кольцом шпинделя станка. На верхней поверхности шаблона крепятся металлические шпильки-наколы 4, на которые насаживается ударом деревянного молотка щит 5, подлежащий обработке по копир-шаблону.

Рис. 236. Фрезеровочный (обгонный) шаблон

Для точного расположения и выемки отверстия под круглые шипы и стяжки применяются присадочные приспособления, при пользовании которыми отверстия выбираются вручную электродрелями, и присадочные станки - многошпиндельные сверлильные станки для механической выемки отверстий. На рис. 237 представлено приспособление для присадки верхних щитов (колпаков) шкафов. Присадка заключается в выборке шести отверстий под шканты и пяти гнезд под стяжки. С помощью приспособления отверстия у всех обрабатываемых щитов могут быть расположены точно в установленных местах, что обеспечивает при сборке полную взаимозаменяемость щитов и легкость сборки.

Приспособление представляет собой раму 3, закрепленную шарнирно на сварном основании 6, которое установлено на деревянном столе 5. Установка изделия производится по базовому углу 7 двумя эксцентриковыми прижимами 4. В рабочем положении раму фиксируют клиновыми зажимами 8. Аналогичное приспособление делается и для присадки нижних щитов.

На рис. 238 приведено приспособление для присадки боковых стенок платяных шкафов. Помимо высверливания отверстий под шканты и стяжки, на нем можно одновременно устанавливать и укреплять направляющие бруски под ящики и полуящики.

Рис 237 Приспособление для присадки верхних щитов (колпаков) платяных шкафов: 1 металлические втулки для выборки отверстий под канты, 2 -втулки для выборки гнезд под стяжки, 3- рамка, 4- эксцентриковые прижимы, 5- деревянный стол, 6- металлическое сварное основание, 7 - базовый угол 8 -клиновой зажим

Рис. 238. Приспособление для присадки боковых стенок платяных шкафов

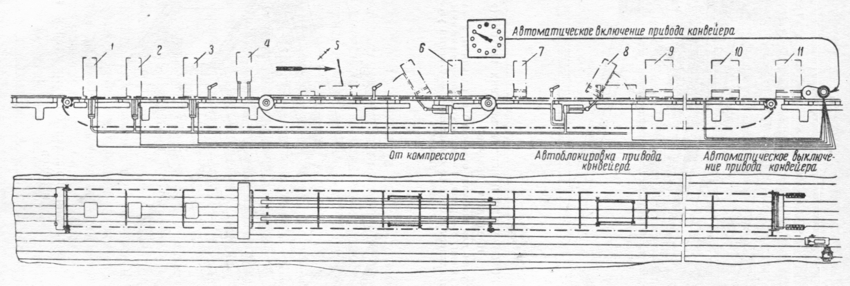

Рис. 239. Схема конвейера для сборки платяных шкафов

Приспособление состоит из двух металлических рам: нижней, неподвижной, 1 и верхней, подъемной, 7. В поперечных уголках неподвижной рамы имеются кондукторные втулки 5 для сверления отверстий под стяжки. На поперечных перекладинах 3 подъемной рамы установлены четыре кондукторные втулки 4 для сверления гнезд под стяжки. Направляющие бруски укладываются в гнезда 10. Установку изделий производят по базовому углу 9 крепежными пружинами 8. В рабочем положении подъемную раму фиксируют клиновыми зажимами 6. Изделие снимается при помощи ножного педального выталкивателя 2.

Конвейер для сборки платяных шкафов (рис. 239) снабжен двумя бесконечными цепями с установленными на них упорами для перемещения собираемых на конвейере изделий. Расстояние между упорами, называемое шагом, составляет 2,5-2,7 м. Общая длина конвейера (около 30 м) делится по числу шагов на 10-11 рабочих мест.

При сборке шкафов УЭМ-04 рабочие места распределяются примерно следующим образом:

1 и 2-сборка корпуса, установка и крепление задних стенок;

3, 4 и 5 - навеска дверок;

6 - резерв (подфанерование кромок у дверок);

7 - вставка полуящиков и полок;

8 - установка шпингалетов, остановов, галстукодержателей;

9 - врезка замков;

10 - проверка и устранение мелких дефектов.

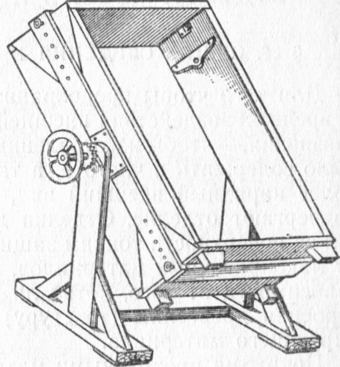

Рис. 240. Поворотная вайма

Для сборки платяных шкафов, буфетов и других изделий корпусной мебели часто применяют простую поворотную вайму (рис. 240).

В вайме сначала собирают корпус шкафа в вертикальном положении, затем ее поворачивают в горизонтальное положение, что обеспечивает удобные условия для установки задних стенок изделия. Повернув корпус изделия в вайме на 180°, навешивают и подгоняют дверки, устанавливают ящики и полки.

Читать далее про столярные работы....
