Механизмы резных работ
Одношпиндельный фрезерно-копировальный станок (рис. 260, а) с верхним
вертикальным шпинделем применяется главным образом для выполнения
плоской и рельефной резьбы. По внешнему виду он похож на
вертикально-сверлильный. Изготовляют эти станки с электродвигателем,
делающим от 10 000 до 24 000 об/мин. Высокое число оборотов обеспечивает
безукоризненную чистоту обрабатываемой поверхности.
В центре стола станка помещен копировальный штифт, предназначенный для
направления движения шаблона, на котором вырезан рисунок, точно
повторяющий заданный орнамент.
На рис. 260, б, в, г показаны орнаменты, вырезаемые на этом станке.

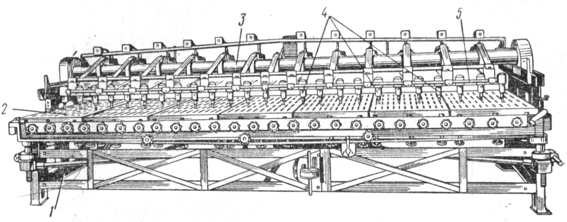

Многошпиндельные фрезерно-коп провальные станки (рис. 261) имеют до 24
шпинделей. Они состоят из станины 1, передвижного стола 2, на котором
крепятся изделия, и каретки 3 с поворотными на кронштейнах шпинделями 4,
приводимыми в движение ремнями от электродвигателей. Все шпиндели
связаньи между собой тягами 5, поэтому их движение в горизонтальной
плоскости синхронизировано (связано). Одновременный подъем и опускание
шпинделей происходят при повороте общей трубчатой оси, на которой
закреплены кронштейны со шпинделями и электродвигателями. Каретку вместе
с кронштейнами и электродвигателями можно передвигать вручную по боковым
направляющим, укрепленным на станине.
Изделия закрепляют непосредственно на столе или в центрах, которые могут
поворачиваться одновременно на один и тот же угол. Работа станка
происходит следующим образом.

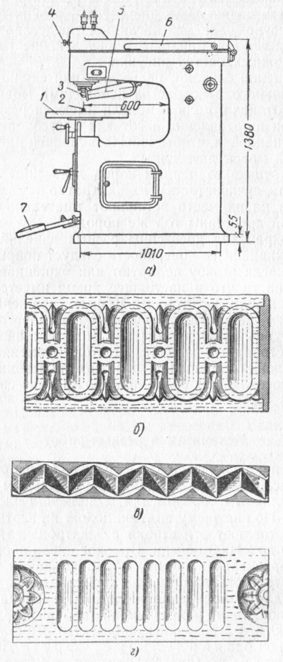

Рис. 260. Фрезерно-копировальный станок с
верхним расположением шпинделя: а - общий вид станка: 1 - подъемный
стол, 2 - копирующий штифт, 3 - шпиндель, 4 - стопор для фиксации
шпинделя, 5 - воронка пылеотсасывающего устройства, 6 - ручка торможения
шкива электродвигателя, 7 - ножная педаль для передвижения стола по
вертикали; б, в, г - образцы резьбы, выполненной на этом станке
Рабочий закрепляет 24 заготовки и копир-модель в центрах или на
столе. Во время работы станка он водит штифтом, укрепленным на
добавочном 25-м шпинделе, по копирмодели, передвигая при этом каретку
вперед и назад и покачивая кронштейн со штифтом в стороны, вверх и вниз.
Если требуется, рабочий одновременно поворачивает в центрах модель и
связанные с ней изделия. Все фрезерные шпиндели, кинематически (в
движении) связанные с копировальным кронштейном, совершают те же
движения, какие производит штифт, очерчивающий модель, и соответственно
этому обрабатывают заготовки изделий.
Первая обработка (грубая) производится резцами крупного размера. Затем
вставляют штифт и резцы меньшего диаметра и повторяют процесс.
Копировальные резцы меняют 3-4 раза. На этом станке можно производить
весьма сложные копировальные работы (рис. 262).
На многошпиндельном фрезерно-копировальном станке можно копировать
резьбу самого разнообразного вида - плоскую, рельефную и объемную. Копии
резьбы нуждаются в некоторой ручной доработке и зачистке.
Применяют эти станки для массового изготовления фигурных деталей мебели,
украшений, игрушек, барельефов и пр.

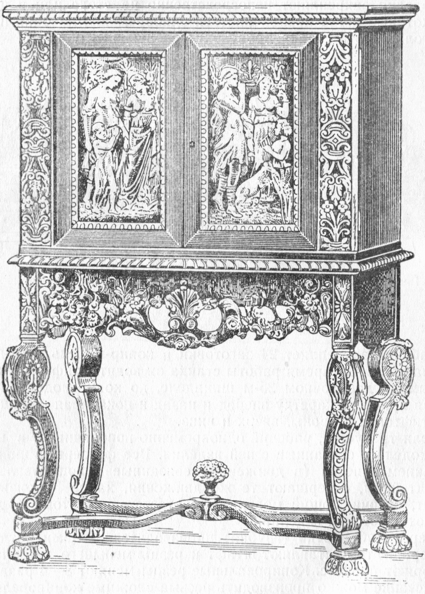

Рис. 262. Шкафчик резной с деталями,
выполненными на многошпиндельном фрезерно-копировальном станке
