Винты для авиамоделей

Винт нелетающей модели воспроизводит конструкцию и, как правило, только внешние формы. Но винт летающей модели является ответственной деталью, от которой во многом зависит полет,- он создает тягу, и к его изготовлению следует подходить очень внимательно.

Деревянные винты для летающих и нелетающих моделей большей частью изготовляют из древесины различных пород. При изготовлении клееных винтов хорошие сочетания по цвету и прочности дают клен с орехом и красное дерево с березой.

Способ обработки и последовательность операций при изготовлении винтов для резиномоторных моделей и моделей с поршневыми моторами примерно одинаковы.

Процесс изготовления состоит из следующих операций (рис. 174):

изготовление по чертежу шаблонов из фанеры, целлулоида, картона или жести;

заготовка болванки и ее разметки; сверление отверстия под вал мотора;

обработка по шаблонам вида сбоку, а затем вида сверху;

разметка максимальных выпуклостей кромок;

грубая обработка болванки;

обработка по профилям;

зачйстка с помошью шкурки, полирование;

предварительная балансировка;

снятие ворса;

промежуточная балансировка; отделка;

окончательная балансировка.

На рис. 175-178 показаны точные чертежи винта и способ изготовления его по шаблонам, установленным на стапеле.

Винты для фюзеляжных резиномоторных моделей теперь почти всегда делаются складывающимися. Применяются и одно-лопастные винты. Лопасти винтов резиномоторных моделей изготовляют из бальзы или липы. Для экономии материала заготовку болванки иногда делают по развертке лопасти без закрутки ее, а затем, разварив в кипятке, закручивают, после чего лопасть вставляют в стапель и просушивают.

На рис. 179-181 показано изготовление лопастей винта ре-зиномоторной модели, а на рис. 182 - способ сборки винта комнатной летающей модели.

Металлические винты (рис. 183), представляющие точные копии натуральных, делают только для музейных моделей.

Процесс изготовления винта состоит из следующих операций: изготовление подшипника вала винта;

Рис. 174. Процесс изготовления двухлопастного деревянного винта

Рис. 175 Чертежи винтов моделей самолетов и приспособления для их разметки, обработки и контроля

Рис. 176. График для определения сечений болванки и установочного угла лопасти

заготовка вала с диском для корпуса втулки;

разметка диска;

протачивание втулок лопастей;

опиловка втулки винта и монтаж деталей;

разметка заготовки лопасти;

протачивание комля;

обработка лопасти по шаблону вида сверху и вида сбоку; профилирование;

.зачистка шкуркой и полирование; сборка винта.

Лопасти вставляют под нужным углом во втулку и, просверлив сверлом (диаметром 1,5-2 мм) втулку совместно с комлем лопасти, вставляют штифт из проволоки.

Часто втулки винтов закрывают обтекателями, так называемыми коками, и тогда задача изготовления облегчается тем, что вместо втулки можно выточить кок и в нем высверлить отверстия для закрепления лопастей.

Пластмассовые винты из композиционных материалов. Трудоемкость изготовления винтов и высокие требования, предъявляемые к прочности и точности их изготовления, побудили промышленность, во-первых, применять пластмассы типа полистиролов и, во-вторых, прессовать (или шприцевать) их в металлических формах. Такие винты прилагают к моторам в качестве штатного набора - мотор, бачок, подмоторный стендик для запуска, винт и ключи.

Рис. 177. Лимбы прибора ПШВ-Г для винтов диаметром до 280 мм (сверху) и 750 мм

Моделистам-спортсменам приходится делать винты с уникальными требованиями. Так, например, двигатели скоростных моделей развивают частоту вращения до 40 000 мин-1.

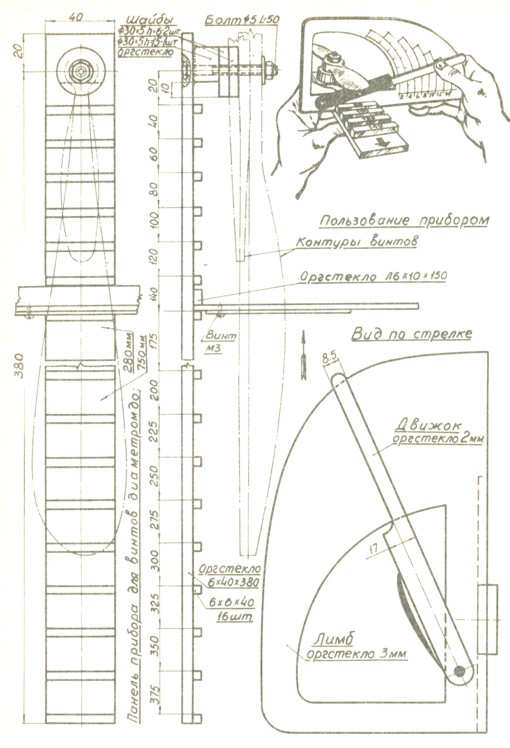

Рис. 178. Прибор для проверки и измерения шага винтов ПШВ-Г

Рис. 179. Винты и лопасти резиномоторных моделей

Рис. 180. Изготовление лопастей винта из бальзовой пластины

Рис. 181. Построение шаблонов при изготовлении лопастей из тонкого бруска. Способ разметки

В этом случае традиционные материалы не обеспечивают устойчивости и винты вибрируют. Приходится применять высокопрочные композиционные материалы - стекло- и углеволокно, кевлар и СВМ. В условиях модельной мастерской или лаборатории технология изготовления винта выглядит так: по изготовленному деревянному винту (модели) делают форму из эпоксидной смолы ЭД-153 или ЭД-5. Модель винта формуют на пластилине (рис. 184, а, б) с таким расчетом, чтобы будущая форма имела разъем по плоскостям носиков и хвостиков профилей винта, а общие габариты формы были бы больше габаритов винта на 5-10 мм.

Рис. 183. Изготовление металлического винта музейной модели

Обрезав излишки пластилина, модель вместе с пластилином помещают в коробку-опоку из оргстекла и заливают эпоксидной смолой, приготовленной точно в рекомендованной пропорции с отвердителем. Так как полимеризация (затвердевание) смолы происходит при температуре более 15° С, а нам желательно, чтобы отверждение не шло слишком быстро, смолу следует охладить.

Если смола густая, надо добавить ацетон с таким расчетом, чтобы смола в конкретном объеме не начала нагреваться и <гореть> при 15° С.

Убедившись, что смола затвердела, модель винта вместе с пластилином удаляют из опоки. Если надо, опоку разбирают, пластилин снимают полностью, не вынимая модель винта, отпечаток винта осматривают и, если надо, дорабатывают. Затем полученную форму вместе с винтом помещают в ту же опоку из оргстекла, но в перевернутом положении (см. рис. 184, в). Модель винта и поверхность формы надо смазать мастикой типа <Эдельвакс> или раствором оргстекла в дихлорэтане.

После того как смола хорошо застынет, форму освобождают от опоки из оргстекла, разнимают, проверяют ее внешний вид, после чего совместно обрабатывают обе половинки формы по контуру. Форму укладывают в металлические опоки, лучше всего фрезерованные. Тут надо иметь в виду, что разъем опок будет по винтовой линии. Поверхность разъема смазывают разделительным слоем. Зазоры между формой и опоками заполняют смолой. Заполнение зазоров опок производят через отверстия и тщательно следят за тем, чтобы смола заполнила зазоры между формой и опокой.

Разняв опоки после затвердения смолы и проверив качество заполнения, модель винта удаляют, а готовую форму заполняют композитом, то есть углеволокном или другим материалом, располагая волокна вдоль лопастей предполагаемого изделия с таким расчетом, чтобы при последующем сжатии опок облой (излишки) был бы минимальным, а количество волокна в композите наибольшим.

Сжатие опок можно производить в слесарных тисках или струбцинами при пониженной температуре внешнего воздуха (не более 15° С), помня, что смола вытекает постепенно и в процессе затвердевания следует увеличивать сжатиё, то есть <дожимать>. После затвердевания смолы опоки разнимают и вынимают винт. Сняв облой (рис. 184, г), приступают к неизбежной при описанном способе доработке полученного винта по сечениям напильниками и циклями, а затем полируют.

Рис. 184. Процесс формования винта из композиционных материалов

Изготовленные таким способом винты отличаются очень высокими качествами. Однако технологический процесс требует сноровки и умения.

Для ускорения вытекания излишков смолы можно делать по стыку формы выпарники - небольшие канавки в плоскости разъема формы.

Читать далее про авиамодели, материалы, работу с инструментами и различными материалами...
